一、简介

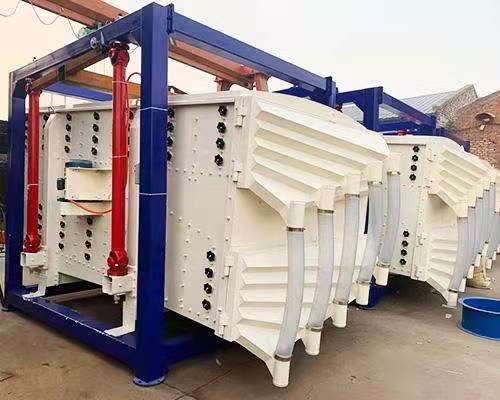

　　单纯追求筛分精度会牺牲产量为代价，而追求大产量又会使得精度下降，方型摇摆筛是河南科博威机械针对上述问

题而专门设计的一种具有高精度大产量的高效筛分设备，它广泛适用于化工、冶金、有色金属、非有色金属、食品、

磨料等行业。

　　通过方型摇摆筛将振动器发生振动加摇摆运动，传至筛面，从而使物料在筛机前部迅速分散，从而达到高效筛分

之目的。

二、特点

　　(1) 自清网效果**。

　　(2) 筛网利用率高而寿命长。

　　(3) 密封效果好。

三、适用行业

　　化工(化肥、树脂、三聚氰胺、纯碱等)。

　　食品(淀粉、食盐、砂糖、奶粉等)。

　　冶金、非有色金属、有色金属、磁性材料等。

四、 工作原理

　　从筛机摇动体即筛箱运动轨迹来看，方型摇摆筛又称往复筛，其驱动装置所产生的振动力是一绕定轴、

方向呈一定规律变化的惯性力，其本质是由偏心轮绕定轴转动所形成的往复惯性力。根据摇摆筛的结构特点

及工作原理，其筛面一般为水平或微倾斜布置(倾斜角度为0°~5°)。摇摆筛的工作原理为:筛机启动后，筛

机摇动体即筛箱在惯性力的作用下作前后往复运动，筛箱带动筛面作周期性摇动，从而使筛面上的物料随筛

箱一同作定向跳跃式运动，期间，小于筛面孔径的物理通过筛孔落到下层，成为筛下物，大于筛面孔径的物

料经连续翻滚跳跃运动后从排料口排出，终完成筛分工作。

　　从FYBS方型摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动轨迹及物料在筛面上的滞

留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，

我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。
